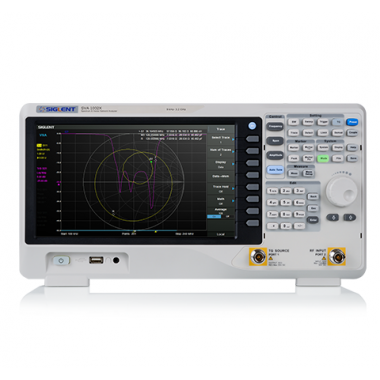

鼎陽 SVA1000X 系列矢量網絡&頻譜分析儀

SVA1000X 系列矢量網絡&頻譜分析儀

主要特性

• 頻率范圍9 kHz~1.5 G/3.2 GHz/7.5 GHz

• 矢量網絡分析范圍100 kHz ~最高7.5 GHz

• 顯示平均噪聲電平DANL< -165 dBm/Hz

• 相位噪聲< -99 dBc/Hz

• 標配跟蹤源和前置放大器

多功能加持：5合1

矢量網絡分析+ EMI預兼容測試+ DTF電纜和天線測量+ 頻譜分析儀+調制分析= SVA1000X

SVA1000X作為鼎陽科技頻譜分析和網絡分析的多功能合一的分析儀，采用先進的微波技術和現代數字處理算法，功能豐富，性能優異，采用現代工業設計，各項指標均達到了國際同類產品的領先水平，既具備SSA3000X頻譜儀系列的全部功能和性能，也通過內置100k-7.5G的定向耦合器，亦是一款功能完整的雙端口單方向矢量網絡分析儀。同樣體積，更多功能，是教育教學和射頻工程師的利器。


矢量網絡分析

頻率范圍從最低100 kHz到最高7.5 GHz：

· 矢量網絡分析，支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
· 單端口方向40 dB，傳輸動態范圍超過70 dB，支持端口擴展和可配的速度系數；
· 顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式；
· DTF電纜和天線測量，基于網絡分析時域測量的電纜和天線參數測量分析，可完成電纜故障點定位，阻抗分析等功能；
· 配置3.5G范圍N型OSL機械校準件；


低成本的EMI預兼容測試方案

在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括：

· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
· 符合CISPR 16的EMI濾波器和準峰值檢波器，可配置準峰值的測量駐留時間
· 提供SRF5030T近場探頭套裝，針對空間輻射，線纜，PCB等查找干擾源
· 提供SEM5040A人工電源網絡，可進行單相設備傳導騷擾電壓測量
· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程

調制分析，深度剖析調制信號

具備豐富的解調分析功能：

· 支持AM/FM模擬調制分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能
· 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力
· 具備眼圖，星座圖，相位圖，屬于，頻域，誤差域等多種分析格式


豐富的信號功率測量

· 信道功率(CHP, Channel Power)
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，
· 頻譜監測瀑布圖(Spectrum Monitor)


極簡設計，便捷好用

現代工業設計，大氣簡潔的顯示界面和操作方式
多點電容觸摸屏，支持鼠標和鍵盤
支持屏幕編輯和保護
高級遠程控制：支持基于電腦或手持終端設備的遠程網絡監控，F(xiàn)TP文件操作

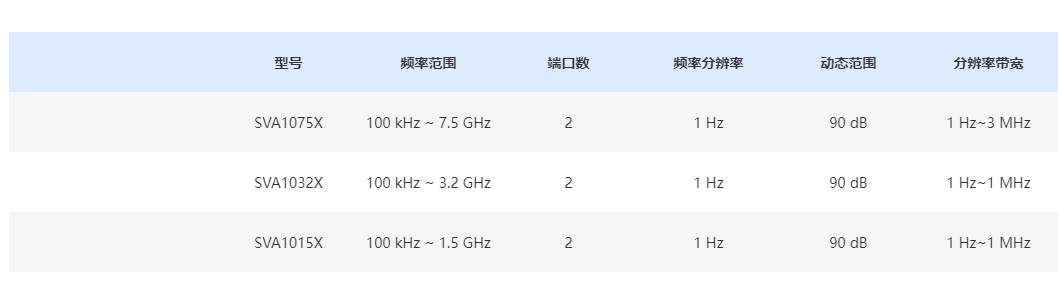

規格參數
