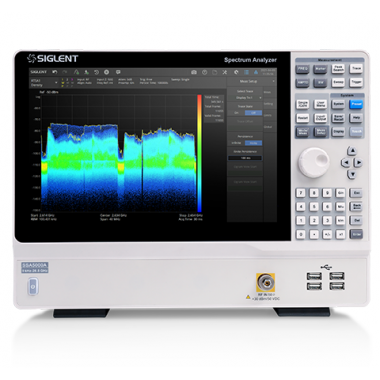

鼎陽 SSA5000A系列實時頻譜分析儀

SSA5000A系列實時頻譜分析儀

主要特性

• 頻譜分析頻率范圍：9 kHz - 26.5 GHz

• 實時分析帶寬 40 MHz（Real-Time Analysis）

• 顯示平均噪聲電平 DANL 低于 -165 dBm/Hz

• 相位噪聲低于 -105 dBc/Hz@1 GHz，偏移 10 kHz(典型值）

• 最小分辨率帶寬（RBW）1 Hz

• 信號調制分析支持AM/FM，ASK/FSK/MSK/PSK/QAM 等

藍牙調制分析

自動檢測信號的協議版本進行Bluetooth BR/EDR/LE一鍵測量助您放心地設計、評估和制造藍牙設備。與SigIQPro信號生成軟件組成鼎陽科技經濟高效的Bluetooth信號生成與信號分析解決方案，加速從生成信號到數據信息再到評估結論的進程。

噪聲系數測量

鼎陽科技SSA5000A噪聲系數測量功能為工程師提供了一個簡單的工具，可以快速有效地進行高質量的噪聲系數測量，用折線圖、計量表和表格視圖描述DUT和系統模塊的噪聲系數和增益，除此之外還支持測量噪聲因子、Y因子、等效噪聲溫度、熱噪底、冷噪底等參數。

相位噪聲測量

鼎陽科技SSA5000A頻譜儀提供一鍵式相位噪聲測量功能。SSA5000A具有更低的顯示平均噪聲電平（DANL）和相位噪聲，為您的測試的精確度保駕護航。更小的分辨率帶寬，可以避免同時測量到載波功率和噪聲功率，測量結果更精細化。

脈沖測量

鼎陽科技的SSA5000A脈沖測量功能，可以幫助工程師更好的分析當今的動態信號環境，可以自動進行功率測量、脈沖特性、轉換特性測量。最高分辨率帶寬可達10MHz，上升時間測量結果最低可達66ns，配合多種的觸發方式，穩定捕獲捷變信號。

信號調制分析功能

提供 AM/FM 模擬信號，ASK/FSK/PSK/MSK/QAM 數字信號分析和 EVM 計算。

實時頻譜分析功能

支持 Density，3D，Spectrogram，PvT 等多種顯示方式，多維度觀察復雜瞬變信號

實時信號采集和數據分析

基于 PC 軟件 EasyVSA 實現的實時信號采集功能以及信號調制分析

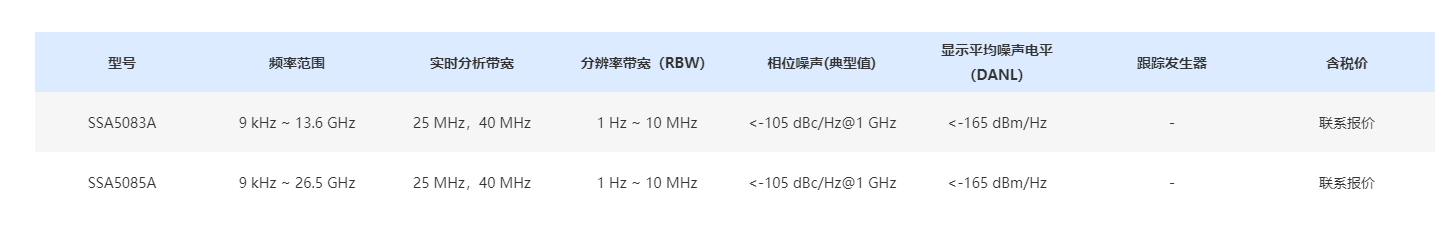

規格參數
