鼎陽 SSA1000X系列頻譜分析儀

SSA1000X系列頻譜分析儀

主要特性

• 頻率范圍從9 kHz ~ 1.5 GHz

• 顯示平均噪聲電平 DANL -155 dBm/Hz （典型值）

• 相位噪聲< -99 dBc/Hz（1 GHz，偏移 10 kHz，典型值）

• 全幅度精度<1.2 dB

• 最小分辨率帶寬（RBW）1 Hz

超乎想象的入門級頻譜分析儀

SSA1000X作為鼎陽科技頻譜分析儀入門級產品，延續了SSA3000X系列成熟的射頻和數字中頻處理技術，功能多樣，性能出色，體積小巧，操作便捷，各項指標均達到了同類產品的國際領先水平，同時價格在同級別產品中也頗具競爭力。

· 掃寬9 kHz 到1.5 GHz，最小分辨率帶寬1 Hz
· 顯示平均噪聲電平低于-155 dBm/Hz，全幅度精度優于0.7 dB，相位噪聲低于-98 dBc/Hz
· 標配前置放大器，遠程控制指令集，EasySpectrum上位機軟件
· 選配跟蹤信號源，傳輸響應測量功能，駐波比測量功能，信號功率測量功能，EMI預兼容測試功能

低成本的EMI預兼容測試方案

在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括：

· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
· 符合CISPR 16的EMI濾波器和準峰值檢波器，可配置準峰值的測量駐留時間
· 提供SRF5030T近場探頭套裝，針對空間輻射，線纜，PCB等查找干擾源
· 提供SEM5040A人工電源網絡，可進行單相設備傳導騷擾電壓測量
· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程

信號功率測量

具備豐富的無線通信信號功率測量功能：

· 信道功率(CHP, Channel Power)，
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 頻譜監測瀑布圖(Spectrum Monitor)

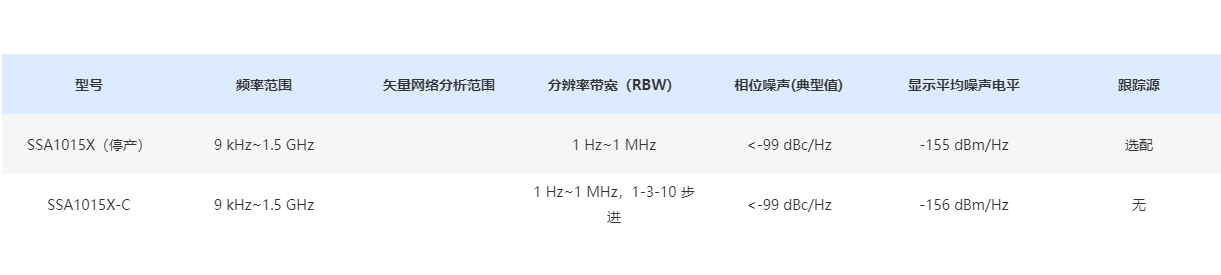

規格參數
