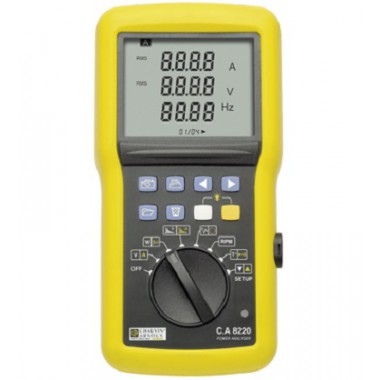

法國CA 單相電能質量分析儀CA8220

法國CA 單相電能質量分析儀CA8220

透過PAT軟件，亦可在PC上實時顯示電壓/電流波形，諧波分析條形圖、功率/電能測量值等等；并可利用

CA8220是一款單相電能質量分析儀，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。采用帶EL背光液晶顯示屏，可實時切換顯示輸入電壓、電流、頻率、功率、諧波、電動機啟動電流大值/峰值/啟動時間，及相關電能質量參數的測量值。經由外接“轉速傳感器”（選購）及接入電動機內部的溫度傳感器，可對旋轉電機同時進行轉速測量、及電機內部溫度測量等附加功能。

CA8220操作簡便，設計緊湊、防震，提供了監測電能質量、電力功率的基本測量功能，更可測量旋轉電機的轉速及溫度，非常適合電氣現場技術人員，進行旋轉電機的電能質量診斷及預防性維護工作。

產品特點:

• 電壓測量范圍：660 VAC (真有效值) 或VDC

• 電流測量范圍：可至 6500AAC 或 1400ADC (依據電流鉗型號)

• 可顯示電壓/電流的小值Min、大值Max 和平均值 Avg、波峰因數CF, 峰值Peak 及K因數 等。

• 可檢測相序

• 可計算及顯示單相或平衡三相的有功功率W、無功功率VAR及視在功率VA、功率因數PF、及位移功率因數DPF

• 可計算及顯示電壓/電流的總諧波畸變率THD（THD-F 及 THD-R）

• 可顯示至50次的電壓、電流各次諧波值以及百分比率

• 可捕捉、儲存并顯示電動機啟動過程的電流相關數據

• 轉速測量范圍：6至 120000 RPM（選購轉速傳感器）

• 溫度測量范圍：-200 至 850 °C（可選購溫度傳感器）

• 具有光口-RS232通訊接口，可經由通訊線將儲存數據導入PC

• 標配 Power Analyzer Transfer（PAT）軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等

• 透過PAT軟件，亦可在PC上實時顯示電壓/電流波形，諧波分析條形圖、功率/電能測量值等等；并可利用PAT軟件的實時趨勢圖功能，將顯示在軟件視窗中的趨勢圖曲線直接存入PC中

• 使用6個干電池（1.5V AA）作為電源

產品應用:

• 電動機啟動電流過程分析

• 相序檢測及電動機轉速檢測

• 線路及設備的熱點溫度檢測

• 供電回路的電力功率分配驗證

• 供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析

• 測量并記錄電力系統的負載曲線（kW、VAR、VA）

• 開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析

技術參數：
