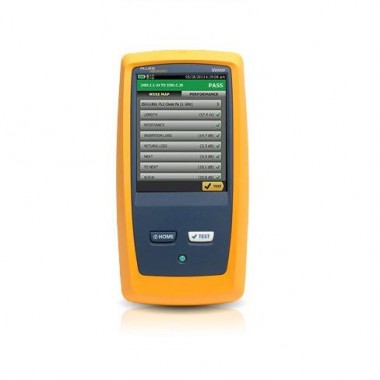

美國祿祿克 FLUKE 網絡線纜分析儀 DSX-8000
Versiv? 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端面檢查
加速銅纜認證測試過程中的每一個步驟
Versiv? 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端面檢查
無與倫比的速度，支持 Cat 6A、8、FA I/II 級和所有現行標準
ProjeX? 系統可管理作業要求以及從項目設定到系統驗收的整個流程，進而確保正確完成所有測試任務
Taptive? 用戶界面可簡化設定過程并消除其間可能出現的錯誤
分析測試結果并使用 LinkWare? 管理軟件創建專業的測試報告
以圖形方式顯示故障源，包括串擾、回波損耗和屏蔽層的故障，以便更快進行故障排除
Intertek 認證 符合 TIA Level 2G – 嚴苛的精度要求
獲得了世界范圍內布線供應商的認可
內置外部串擾 (AxTalk) 測試功能
兼容 Linkware? Live。Linkware Live 可輕松地跟蹤工作進展、實時訪問測試結果以在現場快速修復問題，并可方便地將測試結果從測試儀傳輸和整合到 LinkWare? PC Cable Test Management Software。
DSX CableAnalyzer 系列銅線測試解決方案支持對高達 40 千兆以太網部署的雙絞線布線進行測試和認證，并且可以應對任何布線系統，無論是 Cat 5e、6、6A、8 還是 FA 和 I/II 級，都不在話下。電纜認證是從系統設計開始到系統驗收為止的整個過程的有機組成部分。該過程的執行速度越快，您能得到的利潤就越高。遺憾的是，有許多因素會降低該過程的速度 － 測試儀設置錯誤、測試限值錯誤、等待高技能技師分析或解決故障、錯誤理解結果以及生成了客戶無法理解的測試報告。
作為 Versiv 布線認證產品系列的一員，DSX CableAnalyzer 系列可提供準確、完全無誤的認證結果。安裝過程中會有許多團隊參與其中，采用不同種類的材料以及要求進行多種測試。贏利與否只有幾個百分點的差別。DSX 可對銅纜布線進行認證，符合包括 Level VI/2G 精度要求在內的所有標準，使工作更加容易管理，且能夠提高系統驗收速度。它并不是僅為專業技師和項目經理而設計的。各種技能水平的人員均可用其來改善設置、操作、測試報告的過程并同時管理多個項目。
特性
比較 DSX-8000 和 DSX-5000
DSX CableAnalyzer 系列產品有兩種型號：DSX-5000 和 DSX-8000。DSX-5000 認證 Cat 5e、6、6A 和 Class FA 雙絞線，高 1000 MHz。DSX-8000 認證 Cat 5e、6、6A、Cat 8 和 Class I/II 雙絞線，高 2000 MHz。
| 銅纜認證 | ||
| DSX-8000 CableAnalyzer? | DSX-5000 CableAnalyzer? | |
| Cat 6A/Class EA 測試時間 | 8 秒 | 10 秒 |
| Cat 8 /Class I/II 測試時間 | 15 秒 | |
| HDTDX/HDTDR 診斷測試時間 | ≈ 3 秒 | ≈ 3 秒 |
| 內存 | ≈ 5,000 Cat 8 帶圖 ≈ 12,000 Cat 6A 帶圖 | ≈ 12,000 Cat 6A 帶圖 |
| Level V 精度 (1 GHz) | ? | ? |
| Level VI/2G 精度 (2 GHz) | ? | |
| 電阻不平衡測量 | ? | ? |
| 屏蔽完整性檢查 | ? | ? |
| TCL 測量 | ? | ? |
| ELTCTL 測量 | ? | ? |
| CDNEXT 測量 | ? | ? |
| CMRL 測量 | ? | ? |
| 內置 Alien XTalk 模塊 | ? | ? |
| 通道適配器 | 2 GHz 范圍 | 1 GHz 范圍 |
| 鏈路適配器 | 2 GHz 范圍 | 1 GHz 范圍 |
| 可選附件 | ||
| 跳線適配器 | Cat 5e、6 和 6A 跳線 | Cat 5e、6 和 6A 跳線 |
| 同軸電纜適配器 | ? | ? |
| M12 適配器 | ? | ? |
| TERA 適配器 | 來年夏天 2017 | ? |
| GG45 適配器 | 來年夏天 2017 | ? |
獨特功能
與過去使用的電纜測試儀相比，Versiv 通過加速測試過程的每個步驟，使用戶完成更多作業
LinkWare Live 云服務使項目經理可以遠程設置測試儀、監控工作進展，甚至可以使用任意智能設備定位測試儀
ProjX? 管理系統可以簡化從初始設置到系統驗收整個過程的各項工作。它避免了一些冗余步驟，并可確保所有測試每次均能一次性正確完成
Taptive? 用戶界面使各種技能水平的技術人員都能輕而易舉地完成高級數據分析、輕松地進行設置和操作
LinkWare PC 管理軟件可提供一流的測試結果分析和專業的測試報告
DSX 通過專用診斷功能（用于定位故障的簡單測試）減少修復布線故障所需的時間
標準：
符合 ANSI/TIA-1152-A Level 2G 和提議標準 IEC 61935-1 Ed. 5 Level VI 達 2000 MHz 的現場測試儀精度要求
支持以太網供電 (PoE) 所需的全套電阻不平衡標準 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件
TCL 和 ELTCTL 測量符合 IEC 61935-1-1（草案）
整個布線路徑中的屏蔽層連通性
性能：
八秒鐘的 Cat 6A 測試時間使其擁有快的認證速度
以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除
以全圖形方式管理多 12,000 個 Cat 6A 測試結果
電容觸摸屏可使您通過選擇線纜類型、標準和測試參數更快地設置測試儀
LinkWare PC 管理軟件上報告了超過 10 億條鏈路
ProjX? 管理系統幫您輕松管理復雜的工作
以全圖形方式管理多 12,000 個 Cat 6A 測試結果
管理有多個團隊參與、使用多個測試儀和具有多種要求的多項工作不但費時，而且容易出錯。越來越龐大的作業規模使得項目組織比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系統通過一個項目文件將所有工作詳情保存在一個簡單的名稱下，避免了在開始一個項目后需要重新輸入工作詳情的情況。這樣可減少從一項作業轉換到另一項時或在一項作業中使用多個測試儀時的設置錯誤或文件丟失。此外，它還可按線纜 ID 提供測試結果，合并所有更改且不會產生重復，且以后安裝的銅纜或光纖模塊為默認對象。ProjX 管理系統以 0-100% 的比例提供各項作業的實時完成狀態，可使操作員選擇分開執行任何需要進行其他分析的測試，并確保不會漏掉任何內容?！吧院笮迯汀边x項可創建用于糾正任意工作質量問題的竣工查核事項清單或自動完成清單。ProjX 能夠真正地提高項目經理及組長們的效率。
 項目菜單屏幕顯示 每任務完成百分比。 |
|  具體屏幕顯示新項目詳情。 |
|  設置或查看測試限制和 測試屬性。 |
電容觸摸屏可使您更快地完成測試儀設置且支持所有標準
Taptive 用戶界面非常簡單易用，即使新入門的技術人員也能根據各種材料類型和測試要求執行測試。電容屏 Taptive 用戶界面讓您能夠從菜單屏幕方便地訪問所有作業。輕觸您正在執行的工作，寬大明亮的顯示屏將確認需要執行的測試，動畫式說明則簡化了測試儀的配置，保證測試的正確性。
 |
設置簡單。
八秒鐘的 Cat 6A 測試時間，以及提交認證結果的快方式
沒有任何其他測試儀可為如此多的測試提供如此快的速度。在 8 秒內完成 Cat 6A 銅纜認證，或者只需 3 秒即可完成兩根光纖的雙波長認證。Versiv 受到世界各地電纜供應商的認可，是完成項目和系統驗收的快方式。迅速得到通過或失敗結果，方便地按標準值檢查各個測試參數，或分析圖形上的特定區域。
LinkWare Live 是云式服務，任何人均可在任何設備上隨時隨地管理認證工作。通過 LinkWare Live，您可以
了解每項任務的每次測試。使用任意智能設備即可查看任意項目的情況，分析每一次測試，即時獲得錯誤設置或線纜 ID 的通知。
良好的開始是成功的一半。使用計算機或平板定義線纜 ID 和測試設置。然后將其發送到測試現場的測試儀或 Brother 打印機，實現無錯誤測試以及粘貼標簽。
確保您的測試儀處于新狀態。標準隨時可能在沒有通知的情況下發生變化，而過時的測試報告可能意味著數小時的重新測試。LinkWare Live 能夠自動保證測試儀保持更新。
不要再把時間和汽油浪費在送測試儀回辦公室上。通過 Wi-Fi 直接將測試結果從工作場所上傳到 LinkWare Live，然后自動下載到正確的任務中，以使用 LinkWare PC 快速生成報告。
避免項目拖延。跟蹤所有測試儀的后使用位置并監控其狀態，確保它們始終處于校準狀態并運行新固件。
支持所有 Versiv 型號：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
*見支持的國家/地區。
利用廣受歡迎的多功能LinkWare PC 管理軟件應用程序，DSX CableAnalyzer 系列的用戶可方便地訪問 ProjX 管理系統數據、生成報告，以及更新測試儀中的軟件。項目經理有全面的工作流程管理和測試結果整理功能。用戶可將公司標志添加到報告上做后潤色，然后原封不動地交給客戶進行系統驗收。保持業務工具的簡便性，無論您使用哪種 Fluke Networks 銅纜或光纖測試儀，LinkWare PC 軟件包都能夠報告所有內容。
現在有了 LinkWare PC Stats，新的自動化統計報告選項，您可以查看整個傳輸基礎設施，而不再需要局限于每頁只顯示一個鏈路的報表。軟件分析 LinkWare PC 測試結果數據并把數據轉換成圖表和圖形，從而直觀地展示傳輸設施的性能 — 此報告以緊湊、圖形化的格式（易于檢驗裕量以及發現異常）匯總了完整的傳輸設施信息。
 |  | |
| 新版本 LinkWare PC 總是向后兼容之前的版本，因此您完全能夠跟上新發展，并將不同測試儀中的測試數據整合到一份測試報告中。 | LinkWare Stats 可匯總所有項目數據 |
電氣專用插頭設計符合 TIA Level 2G 和 IEC Level VI 標準對 2000 MHz 以下的精度要求，且采用面向未來的設計，支持所有硬件升級
DSX CableAnalyzer 系列支持高達 40 Gb 以太網的網絡設施進行測試和認證 - 無論是當前的 Cat 5e、6、6A、8 還是 Class I/II 布線系統，DSX 均可根據所有行業標準進行測試。電氣專用測試插頭滿足 Cat 8 / Class I/II 達 2000 MHz 現場測試所需的 Level 2G/VI 精度要求。DSX 高于 IEC Level VI 和 TIA Level 2G 指標要求，讓您在整個頻率范圍內都有更高的信心。Cat 8 等較高性能布線系統需要更高精度的測量來保證其能提供 25G 和 40G 應用所需的抗擾性。此外，通過將測量功能集成到支持高達 40GBASE-T 測試的每個銅纜模塊中，簡化復雜的外部串擾鏈路對鏈路認證。
DSX 是個支持包括橫向變換損耗 (TCL) 和等水平橫向變換傳輸損耗 (ELTCTL) 在內平衡測量的現場測試儀。TCL 和 ELTCTL 是布線標準中的重要測量數據。這些參數決定滿足平衡的低性能，是判定抗擾度的關鍵參數。工業網絡業主/運營商因工業環境中高水平的電磁干擾 (EMI) 而對此屬性特別感興趣。
Fluke Networks 的 DSX CableAnalyzer 系列通過 Intertek (ETL) 認證，符合 ANSI/TIA-1152-A 標準對 Level 2G 測試設備的要求。（報告歸檔。）
以圖形方式顯示故障源，包括串擾和屏蔽故障定位，以便更快進行故障排除
使用專用的診斷功能，一鍵式執行全部測試并保存全部結果，DSX 大大縮短了修復布線故障所需的時間。通過圖形化結果屏幕，用戶可沿電纜查看任意給定鏈路上所有串擾、回波損耗或屏蔽故障的準確位置。舊型測試儀的診斷功能僅限于 250 MHz 頻率以下，但 DSX CableAnalyzer 系列取消了此項限制。無論是新手還是專家均可輕松解釋這個視圖，迅速分離故障原因并采取措施，并且與測試結果保存到一起，以供遠程分析使用。
 高精度時域串擾 (HTDTX) 表明遠端連接明顯是問題所在 |  具備以 |
屏蔽連續性測試過去一直是是直流 (DC) 測量，無可用的故障定位功能。其他測試儀通過簡單的電阻測試來檢驗屏蔽層的連通性。事實證明這些測試數據是不準確的，有時會將接地通路誤判為屏蔽層連通，不能正確識別屏蔽層的斷點。其他測試儀也可能會告訴您屏蔽中有斷開的地方，但不會說明具體位置，讓您不知道應該從哪里開始返工。DSX CableAnalyzer 系列是款能夠指示屏蔽完整性故障點距離的現場測試儀，顯示屏蔽連通性的真實狀態。這對數據中心和 Cat 8 設施有特別重要的意義，因為屏蔽連通性是保證屏蔽線纜外部串擾性能的關鍵。
| 型號/名稱 | 說明 |
| DSX-8000 CableAnalyzer 型號 | DSX-8000 型號有 2 種版本：無線和非無線。DSX-8000 的無線版本含有 LinkWare Live WiFi 適配器，以下國家可以使用。非無線版本不含 WiFi 適配器，適用于 WiFi 適配器尚未通過認證的國家或不希望接收 Wi-Fi 適配器的客戶。 |
| DSX-8000 | |
| DSX-8000-W ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、WiFi 適配器、校準說明和入門指南。 |
| DSX-8000-W/GLD | DSX-8000-W 提供 1 年期產品支持（僅限美國和歐洲。歐洲訂購：DSX-8000-W INT/GLD）。 |
| DSX-8000 ? | 配置同 DSX-8000-W，不含 WiFi 適配器 |
| DSX-8000-OI | |
| DSX-8000OI-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖—50 μm、2 根 SC/LC 單模接入光纖—9 μm、USB 光纖檢查視頻探頭及 4 個端頭、LC/LC Simplex 適配器、WiFi 適配器、校準說明和入門指南。 |
| DSX-8000OI-W/GLD | DSX-8000 OI -W 提供 1 年支持服務（僅限美國和歐洲。歐洲訂購：DSX-8000OIWINT/GLD）。 |
| DSX-8000OI? | 配置同 DSX-8000OI-W，不含 WiFi 適配器。 |
| DSX-8000QI | |
| DSX-8000QI-W ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。 |
| DSX-8000QI-W/GLD | 1 年期產品支持，適用于 DSX-8000QI-W （僅限美國和歐洲。歐洲訂購：DSX-8000QIWINT/GLD）。 |
| DSX-8000QI? | 配置同 DSX-8000QI-W，不含 WiFi 適配器。 |
| DSX-8000QOI | |
| DSX-8000QOI-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 8/I 級鏈路適配器套裝、CAT 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、硬攜箱、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、USB 光纖檢查視頻探頭及 4 個端頭、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、WIFI 適配器、校準說明和入門指南。 |
| DSX-8000QOI-W/GLD | 年期產品支持，適用于 DSX-8000QOI-W（僅限美國和歐洲。歐洲訂購：DSX-8000QOIWINTGLD）。 |
| DSX-8000QOI? | 配置同 DSX-8000QOI-W，不含 WiFi 適配器。 |
| DSX-8000-PRO | |
| DSX-8000-PRO-W? | Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 適配器。單擊此處了解所有物品的詳細清單。
|
| DSX-8000-PRO-W/GLD | 1 年期產品支持，適用于 DSX-8000-PRO-W （僅限美國和歐洲。歐洲訂購：DSX-8000PROWINT/GD）。 |
| DSX-8000-PRO ? | 配置同 DSX-8000-PRO-W，不含 WiFi 適配器。 |
| DSX-8000-MI | |
| DSX-8000MI-W ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber 多模 OLTS 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 終端器、USB 視頻檢測探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 μm、TRC 便攜包、WiFi 適配器、校準說明和入門指南。參見圖片 |
| DSX-8000MI-W/GLD | 1 年期產品支持，適用于 DSX-8000MI-W （僅限美國和歐洲。歐洲訂購：DSX-8000MIWINT/GLD）。 |
| DSX-8000MI? | 配置同 DSX-8000MI-W，不含 WiFi 適配器。 |
| DSX-8000 附加工具包 | |
| DSX-8000-ADD? | (2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南參見照片 |
| DSX-8000-ADD-R ? | 1 個 Versiv 遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南。 |
| DSX-8-CFP-Q-ADD/R? | 1 個 Versiv 遠端單元、(2) 個 DSX-8000 電纜認證分析儀模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南。 |
| DSX-8000-OFP-Q-ADD ? | (2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、 (2) OTDR 懸掛帶和磁鐵、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南。 |
| DSX-5000 | 部分 DSX-5000 型號有 2 種版本：無線和非無線。無線版本含有用于 LinkWare Live 的 WiFi 適配器，以下國家/地區可以使用。非無線版本不含 WiFi 適配器，適用于 WiFi 適配器尚未通過認證的國家或不希望接收 Wi-Fi 適配器的客戶。 |
| DSX-5000-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、WiFi 適配器、校準說明和入門指南。 |
| DSX-5000-W/GLD | 1 年產品支持，適用于 DSX-5000（僅限美國和歐洲）歐洲訂購：DSX-5000-W INT/GLD). |
| DSX-5000 ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、校準說明和入門指南。 |
| DSX-5000QI | |
| DSX-5000Qi-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。 |
| DSX-5000Qi? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、校準說明和入門指南。 |
| DSX-5000Qi-W/GLD | 1 年產品支持，適用于 DSX-5000Qi （僅限美國和歐洲）歐洲訂購：DSX-5000QI-W-INT/GLD) |
| DSX-5000 附加工具包 | |
| DSX-ADD ? | (2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、校準說明和入門指南 |
| DSX-ADD-R ? | 1 個 Versiv 遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、校準說明和入門指南 |
| DSX-CFP-Q-ADD-R? | 1 個 Versiv 遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2)個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南 |
| DSX-OFP-Q-ADD? | (2) 個 DSX-5000 電纜認證分析儀模塊、OptiFiber Quad OTDR 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、 (2) OTDR 懸掛帶和磁鐵、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南 |
| 型號/名稱 | 說明 |
| DSX-8000 附件 | |
| DSX-PLA804S | DSX-8000 Cat 8/I 級鏈路測試適配器套裝 |
| DSX-CHA804S | DSX-8000 Cat 8/I 級通道測試適配器套裝 |
| DSX-PLA804SPRP | DSX-PLA804 插頭備用部件。它包括兩個 8 針模塊插頭的接觸塊。 |
| DSX-REFCAL2G | DSX-8000 2GHz 設置參考模塊 |
| DSX-5000 附件 | |
| DSX-PLA001 | DSX 通用鏈路適配器 |
| DSX-PLA004S | DSX CAT 6A/ EA 鏈路測試適配器套裝 |
| DTX-PLA002PRP | DSX-PLA004 插頭備用部件。該設備包括兩個 8 針模塊插頭的接觸塊 |
| DSX-PLA011S | DSX TERA CAT 7A/ FA 鏈路測試適配器套裝 |
| DSX-CHA004S | DSX CAT 6A/ EA 通道測試適配器套裝 |
| DSX-CHA011S | DSX TERA Cat 7A/ FA 通道測試適配器套裝 |
| DSX-TERA-KIT | DSX TERA CAT 7A/ FA 鏈路和通道測試適配器套包 |
| DSX-CHA012S | DSX GG45 級別 FA 通道適配器套裝 |
| DSX-5000 模塊 | 1 個 GHZ DSX 備用模塊 |
| DSX-REFMOD | DSX-5000 設置參考模塊 |
| DSX 5000/8000 CableAnalyzers 的附件 | |
| DSX-COAX | DSX 同軸電纜適配器套裝 |
| DSX-CHA021S | DSX M12 4 位適配器套裝 |
| DSX-CHA003 | DSX 同軸電纜適配器 |
| DSX-PC5ES | 5e 類別跳接線的 DSX 跳接線測試適配器套裝 |
| DSX-PC6S | 6 類別跳接線的 DSX 跳接線測試適配器套裝 |
| DSX-PC6AS | 6A 類別跳接線的 DSX 跳接線測試適配器套裝。 |
| VERSIV-M | Versiv 主單元備用部件 |
| VERSIV-RU | Versiv 遠端單元備用部件 |
| VERSIV-CASE3 | VERSIV 硬片面包裝盒 |
| VERSIV-LG-CASE | Versiv 大便攜箱 |
| VERSIV-SM-箱 | Versiv 小便攜箱。 |
| VERSIV-BACKPK-STRP | Versiv 大便攜箱背帶 |
| PWR-SPLY-30W | 30W 電源，15V，2A 帶 US 適配器。 |
| PWR-SPLY-30W INTL | 30W 電源，15V，2A 帶 US、EU、AU 和 UK 適配器 |
| PWR-SPLY-30W SA/IN | 30W 電源，15V，2A 帶 US、南非和印度適配器 |
| PWR-SPLY-ADP | EU、AU、UK 適配器，30W 電源。 |
| PWR-SPLY-ADP-SA | 30W 電源，南非和印度適配器 |
| VERSIV-ADP-WIFI | Versiv 主機 Wi-Fi 適配器 |
| VERSIV-TSET | Versiv 耳機 |
| VERSIV-電池 | Versiv 電池 |
| VERSIV-STRP肩帶 | Versiv 吊掛帶套包 |
| VERSIV-STND | Versiv 演示支架 |
個性化模塊 | |
| DSP-PM19B | SYSTIMAX? VisiPatch? 360（T568B）個性化模塊 |
| DSP-PM19A | SYSTIMAX? VisiPatch? 360（T568A）個性化模塊 |
| DSP-PM17B | TYCO/AMP 610XC 連接器（T568B）個性化模塊 |
| DSP-PM17A | TYCO/AMP 610XC 連接器（T568A）個性化模塊 |
| DSP-PM16B | LEVITON 110（T568B）個性化模塊 |
| DSP-PM16A | LEVITON 110（T568A）個性化模塊 |
| DSP-PM15B | TE/ADC/KRONE 高頻帶 (T568B) 個性化模塊 |
| DSP-PM15A | TE/ADC/KRONE 高頻帶 (T568A) 個性化模塊 |
| DSP-PM14B | TE/ADC/KRONE ULTIM8 (T568B) 個性化模塊 |
| DSP-PM14A | TE/ADC/KRONE ULTIM8 (T568A) 個性化模塊 |
| DSP-PM13B | SIEMON S210（T568B）個性化模塊 |
| DSP-PM13A | SIEMON S210（T568A）個性化模塊 |
| DSP-PM12B | PANDUIT GIGAPUNCH（T568B）個性化模塊 |
| DSP-PM11B | BELDEN GigaBIX (T568B) 個性化模塊 |
| DSP-PM11A | BELDEN GigaBIX (T568A) 個性化模塊 |
| DSP-PM10B | SYSTIMAX? 110（T568B）個性化模塊 |
| DSP-PM10A | SYSTIMAX? 110（T568A）個性化模塊 |
規格
| 線纜類型 | |
| 屏蔽和非屏蔽的雙絞 LAN 布線 | TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100? 和 120? |
| 標準鏈路接口適配器 | |
| 鏈路適配器 | 插頭類型：屏蔽的 RJ45 可選插頭類型：Tera（僅限 DSX-5000，DSX-8000 版本將于 2017 夏季推出） |
| 通道適配器 | 插座類型：屏蔽的 RJ45 可選插座類型：Tera（僅限 DSX-5000，DSX-8000 版本將于 2017 夏季推出） |
| 測試標準 | |
| TIA | Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 標準 |
| ISO/IEC | Class C 和 D、E、EA、F、FA 和 I/II 認證，ISO/IEC |
| 大頻率 | DSX-8000：2000 MHz； DSX-5000：1000 MHz |
| 一般規格 | |
| 自動測試速度 | DSX-8000：5e 或 6 類/Class D 或 E 的全雙向自動測試：7 秒。完整的雙向 6A 類/ EA 級自動測試：8 秒。完整的雙向 8 類自動測試：16 秒 |
| DSX-5000：5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒 | |
| 支持測試參數（測試參數及測試的頻率范圍由所選擇的測試標準決定） | 接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗（衰減）、回波損耗 (RL)、NEXT、衰減串擾比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 輸入保護 | 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
| 顯示屏 | 5.7 英寸 LCD，具有感應電容觸摸屏 |
| 箱包 | 由減震材料包覆成型的耐沖擊性塑料箱 |
| 體積 | 已安裝 DSX 模塊和電池的 Versiv 主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安裝 DSX 模塊和電池的 Versiv 主機：3 磅，5 盎司 (1.28 kg) |
| 主機與遠端： | 鋰離子電池組，7.2 V |
| 典型的電池壽命： | 8小時 |
| 充電時間* | 測試儀關：電量從 10% 充到 90% 需 4小時 |
| 所支持的語言 | 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、簡體中文、韓文、俄文、繁體中文、捷克文、波蘭文、瑞典文、匈牙利文 |
| 校驗 | 維修中心校驗周期為一年 |
| 環境規格 | |
| 操作溫度 | 32°F 至 113°F（0°C 至 45°C） |
| 貯存溫度 | -14°F 至 +140°F（-10°C 至 +60°C） |
| 工作相對濕度 | 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
| 振動 | 隨機、2 g、5 Hz-500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
| 操作高度 | 13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流適配器 |
| EMC | EN 61326-1 |
| 性能規格** | ||
| DSX-8000 | 8 類測試模式（或更低鏈路類別） | ANSI/TIA-1152 Level 2G |
| Class I/II 測試模式 | 提議標準 IEC 61935-1 Ed. 5 Level VI | |
| DSX-5000 | 6A 類/ EA 級測試模式（或更低鏈路類別） | 高于 TIA 1152 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。 |
| FA 級測試模式 | 高于 IEC 61935-1 第四版草案中的 V 級要求。 | |
| 雙絞線布線1的長度 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 | ± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m | ± (0.3 m + 2 %) |
| 傳輸延遲 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 4000 ns | 750 ns |
| 分辨率 | 1 ns | 1 ns |
| 精度 | ± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns | ± (2 ns + 2 %) |
| 延遲時差 | |
| 范圍 | 0 ns 至 100 ns |
| 分辨率 | 1 ns |
| 精度 | ± 10 ns |
| 直流環路電阻測試 | |
| 范圍 | 0 Ω 至 540 Ω |
| 分辨率 | 0.1 Ω |
| 精度 | ± (1 Ω + 1 %) |
| 過載恢復時間 | 過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。 |
